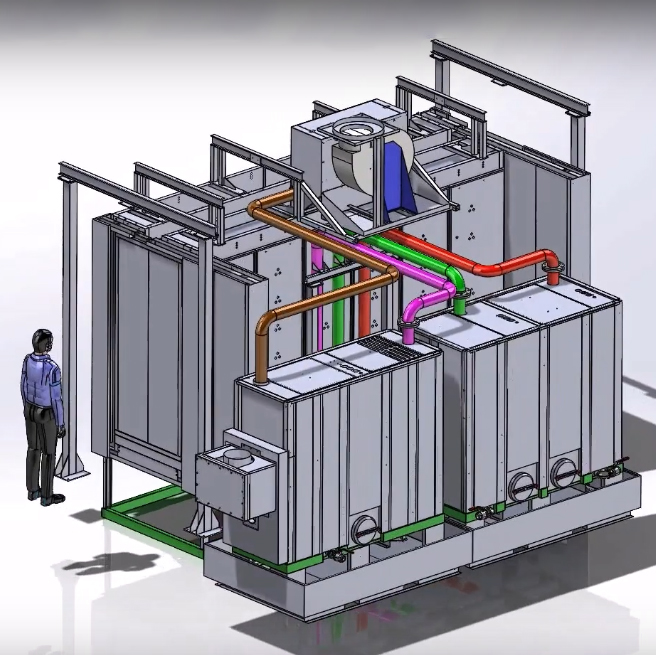

Progettazione 3D tunnel di lavaggio a 4 fasi

Sviluppo e progettazione tridimensionale in Solidworks di uno speciale tunnel di lavaggio senza opere edili a 4 fasi:

1. Sgrassaggio con soluzione fosfosgrassante a caldo 50 ÷ 60°C.
2. 1° risciacquo con acqua di rete.
3. 2° risciacquo con acqua di rete.
4. Risciacquo finale con acqua osmotizzata

Ciascuno dei 4 stadi è dotato di una vasca per il contenimento e il recupero dei liquidi spruzzati.

Opportuni scivoli, posizionati sotto alla camera di lavaggio, atti a recuperare il liquido spruzzato e a reinviarlo, tramite una pompa, nelle rispettive vasche in modo che sia immediatamente disponibile per il riutilizzo senza sprechi.

Sono circa 400 gli ugelli che, divisi in 4 gruppi, collegati tramite sistema di alimentazione dedicato per ciascuna fase, spruzzano ad alta pressione le soluzioni acquose previste nel ciclo di lavaggio con tempi e metodi impostabili nel PLC 4.0 di gestione.

Il ripristino del liquido all’interno delle vasche è garantito da un sistema a cascata inversa: 2° risciacquo => 1° risciacquo => sgrassaggio, questa soluzione porta ai seguenti vantaggi:

• Minore contaminazione dei bagni di ciascuna fase.
• Ottimizzazione dei prodotti chimici utilizzati.
• Nessuna dispersione di tensioattivi in fogna.

Inserimento automatico della bilancella all’interno della camera di lavaggio e sistema basculante (avanti/indietro) durante tutte le fasi di lavaggio e porta ad apertura pneumatica automatica completano la dotazione.
