Cabine di verniciatura a liquido
La verniciatura a liquido è un processo che richiede il rispetto di tre importanti obiettivi:
- il raggiungimento della qualità desiderata,
- la sicurezza dell’addetto alla verniciatura,
- il rispetto delle normative ambientali.
Le cabine di verniciatura Eurotherm sono realizzate tenendo in considerazione queste esigenze, evitando che polveri o altre impurità entrino all’interno dell’impianto e ottimizzando il ciclo di lavoro in ottica di un risparmio energetico per l’azienda.
Cabine di verniciatura 4.0
I tecnici Eurotherm sono all’avanguardia nella realizzazione di cabine di verniciatura 4.0 studiate per essere connesse alle linee produttive nel pieno rispetto dei parametri richiesti dalla normativa del Piano per i Beni Strumentali 4.0.
Pareti aspiranti per verniciatura a liquido
Tutte le cabine garantiscono un passaggio dell’aria a una velocità di circa 0,5 m/s, ma si distinguono a seconda del procedimento utilizzato per la filtrazione dell’aria.
Pareti aspiranti con filtrazione a secco
In base alle dimensioni di cui avete bisogno potete acquistare da noi:

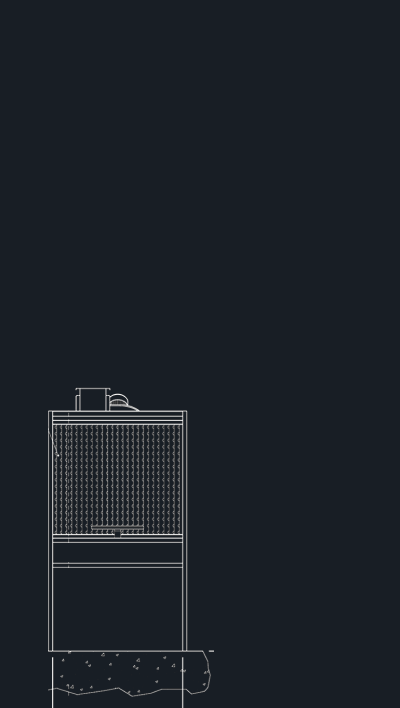

Minidry *
Le nostre pareti aspiranti compatte per prove colore o per verniciatura di piccoli componenti. Scarica qui la scheda prodotto.

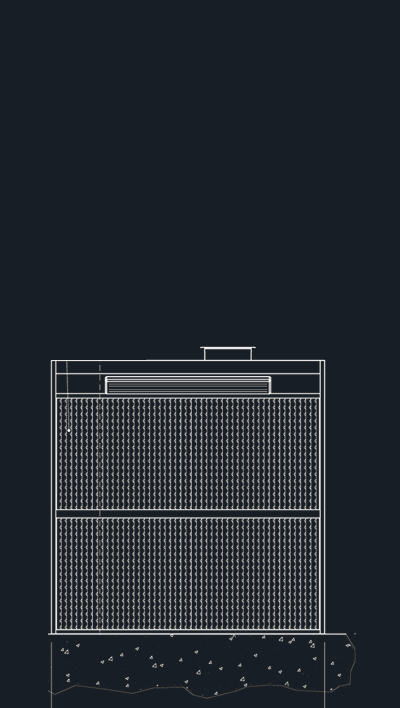

Tecnodry *
La gamma di pareti aspiranti più conveniente. Scarica qui la scheda prodotto.

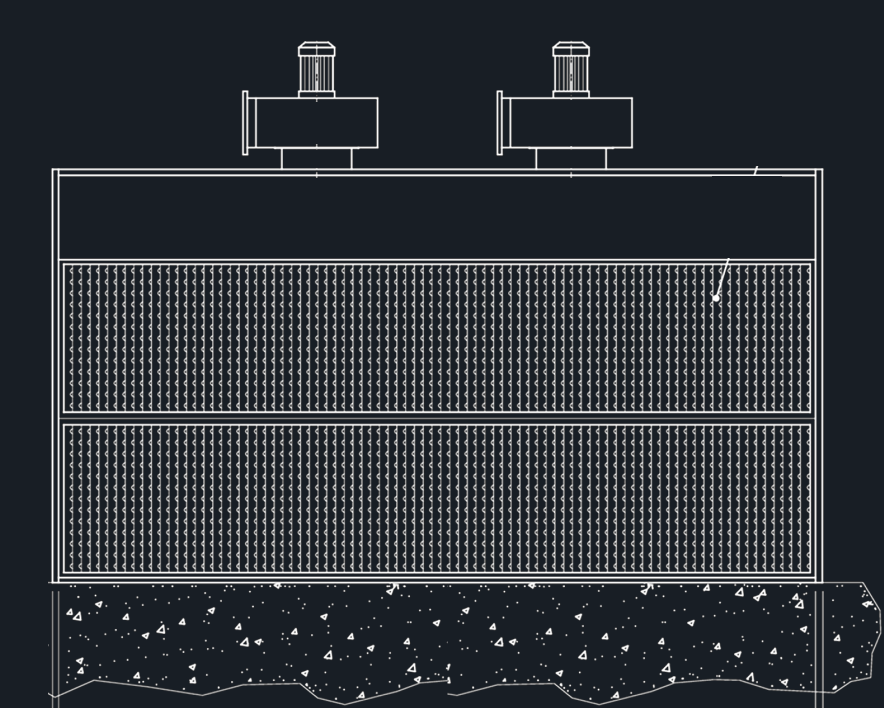

Eurodry-CA
È disponibile anche la gamma Eurodry CA che, oltre alla prima e seconda filtrazione, è dotata di un ulteriore strato filtrante costituito da cartucce a carboni attivi. Scarica qui la scheda prodotto.

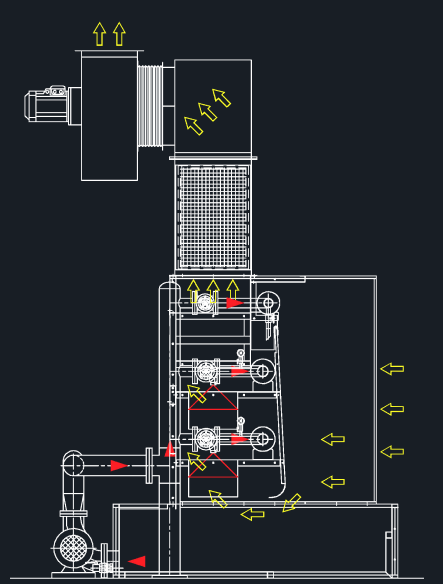

Pareti aspiranti con filtrazione a velo d’acqua
La parete aspirante a velo d’acqua è realizzata interamente in acciaio inox, e il sistema di filtrazione della vernice è costituito da una cascata d’acqua come prima filtrazione e una serie di coni d’acqua come filtrazione secondaria.
Le pareti aspiranti con filtrazione a velo d’acqua di Eurotherm sono completamente customizzate nella forma e nella dimensione e nascono per essere inserite all’interno degli impianti di verniciatura in linea o nelle cabine di verniciatura esistenti.
Con le pareti aspiranti a velo d’acqua la vostra azienda non dovrà sostituire periodicamente i filtri. Eliminerete così il costo fisso dell’acquisto e della sostituzione dei filtri ma dovrete solo trattare l’acqua di ricircolo tramite un depuratore o simili.
Si tratta di un sistema di filtrazione ottimale soprattutto per produzioni industriali con elevate esigenze produttive.
Cabina di verniciatura a secco e cabina di verniciatura a velo d’acqua, quale scegliere?
Sebbene entrambe le tipologie di cabina nascano per soddisfare la stessa esigenza di verniciatura, presentano caratteristiche differenti. Entrambe le tipologie possono essere facilmente integrate in impianti di verniciatura con avanzamento automatico passo-passo o in continuo e con sistemi di verniciatura completamente automatici.
Le cabine di verniciatura a secco sono particolarmente indicate per componenti di grandi dimensioni e con una cadenza produttiva non elevata, di contro le cabine a velo d’acqua sono sviluppate per la verniciatura di grandi lotti ad alte cadenze produttive.

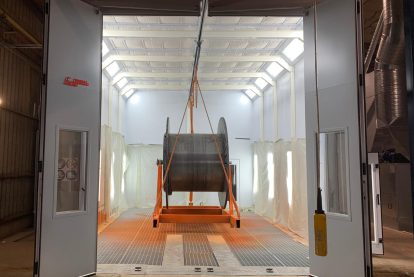

Cabina di verniciatura a liquido su misura
Eurotherm realizza cabine di verniciatura a liquido su misura per risolvere qualsiasi problematica legata alla lavorazione di oggetti di ogni forma e dimensione.
Le cabine di verniciatura a liquido sono progettate e costruite in base alle vostre reali esigenze, ai pezzi che devono essere trattati e al luogo nel quale andranno collocate.
- 01
Parete aspirante con doppia filtrazione.
- 02
Pareti e tetto realizzati in pannelli precoibentati di lana minerale da 50 mm. I pannelli sono sigillati tra di loro a tenuta stagna con carpenteria di sostegno.
- 03
Lampade per illuminazione interna a led integrate nelle pareti e tetto.
- 04
Portone manuale industriale a impacchettamento precoibentato.
- 05
Quadro elettrico di controllo.
- 06
Unità di trattamento aria per temperatura e umidità controllate.
- 07
Portone avvolgibile motorizzato.
- 08
Apertura automatica a tetto per passaggio carroponte.
- 09
Piattaforme elevatrici.
L’obiettivo delle cabine di verniciatura a liquido di Eurotherm è semplice: meno l’ambiente di lavoro è contaminato e più la verniciatura finale risulterà di qualità. Per fare questo utilizziamo alcuni accorgimenti, a seconda delle vostre esigenze.
Cabine di verniciatura a liquido con flusso orizzontale
FLUSSO ORIZZONTALE
Si tratta della nostra soluzione di base che permette di effettuare la verniciatura a liquido in condizioni sicure.
L’aria viene aspirata direttamente dall’apertura frontale della cabina attraverso la parete aspirante posta nel fondo.
Cabine di verniciatura a liquido con flusso obliquo
Questa soluzione, a differenza della precedente, è dotata di portone frontale di chiusura. Questo consente l’ingresso dell’aria in depressione da una zona del tetto tramite apposite aperture opportunamente filtrate per un aria in ingresso decisamente più pulita.
È possibile inoltre pressurizzare l’ambiente interno aggiungendo un plenum sulle aperture a tetto e una UTA di immissione, in modo da immettere aria in pressione per ottenere un’ambiente di lavoro ancora più pulito.
Tramite la UTA è inoltre possibile climatizzare la cabina così da controllare elettronicamente temperatura e umidità e configurare anche una fase di essicazione, il tutto senza necessità di realizzare nessuna opera edile.
FLUSSO OBLIQUO
Cabine di verniciatura a liquido pressurizzate con flusso verticale
FLUSSO VERTICALE
Le cabine di verniciatura pressurizzate sono le più professionali e sono dotate di:
- flusso verticale
- plenum filtrante a copertura totale del tetto
- pavimento filtrante
In questo modo il flusso d’aria risulta più omogeneo rispetto alle precedenti tipologie di cabine e le condizioni dell’ambiente di lavoro sono costanti nel tempo. Queste sono caratteristiche che garantiscono un ambiente ottimale per l’applicazione della vernice e per la sicurezza degli operatori.
In questo caso è necessario l’utilizzo di una o più UTA in immissione e in estrazione per mantenere costante il bilanciamento aeraulico del sistema e per garantire che la temperatura e umidità dell’aria in cabina siano costanti nel tempo.
Per risultati ottimali i tecnici di Eurotherm raccomandano la realizzazione di uno scavo sotto griglia, sebbene sia possibile, tramite una struttura rialzata, realizzare la cabina senza opere edili. Per applicazioni specifiche è inoltre possibile fornire una filtrazione a pavimento a coni d’acqua al posto di una filtrazione a secco.
Cabina di verniciatura a liquido con fase di essicazione, “etuvage”
Tutte le nostre cabine di verniciatura pressurizzate possono essere configurate con la funzione di essiccazione.
Nella fase di essiccazione la parete aspirante non entra in funzione e l’aria, prelevata dalla UTA direttamente dall’interno della cabina tramite serrande elettro
attuate, viene riscaldata e reimmessa nella cabina.
In questo modo viene creato un ricircolo d’aria costante che permette la salita in temperatura fino a circa 60°C permettendo la rapida essiccazione dei pezzi.
ESSICAZIONE
I casi studio Eurotherm
Un innovativo sistema di aspirazione a parete per la verniciatura dei treni alta velocità
FAQ cabine di verniciatura a liquido Eurotherm
Realizziamo principalmente cabine su misura, pensate per rispondere a qualsiasi esigenza produttiva o di spazio. La nostra equipe tecnica saprà consigliarti al meglio dalla progettazione al collaudo.
L’ingresso dei pezzi all’interno delle cabine di verniciatura Eurotherm può avvenire, a seconda delle esigenze, in maniera aerea, attraverso carroponte, o tramite convogliatore aereo. Ma è possibile utilizzare anche carrelli o carrello elevatore.
I principali settori sono industriale (carpenteria leggera e pesante), aeronautico, ferroviario, navale, piping – oil and Gas, automotive, furniture, restauro.
La vernice dovrà essere scelta in funzione della superficie da verniciare e dal risultato finale che si vuole ottenere. Il nostro ufficio tecnico ti supporterà in questa scelta seguendo passo passo le fasi tecniche del processo di verniciatura.
La cabina e tutti i componenti sono coperti da garanzia come da normativa vigente.
Le cabine non richiedono la necessità di realizzare alcuna opera edile, tranne nel caso delle cabine a flusso verticale. In quest’ultimo caso, la filtrazione e il riciclo dell’aria avverranno all’interno delle fondazioni, mentre negli altri verranno progettati basamenti sopraelevati.
Le cabine di verniciatura senza fondazioni possono essere smontate e rimontate facilmente in altro luogo e possono essere una buona soluzione per aziende che, ad esempio, si trovino a lavorare in capannoni in affitto o debbano eseguire particolari lavorazioni temporanee.
La nostra equipe tecnica saprà consigliarti la soluzione migliore in base alle tue esigenze.
Progettiamo e realizziamo cabine di verniciatura che possono essere montate in linea con il lavaggio, l’asciugatura e con il forno per essicazione a bassa temperatura per garantire un flusso di lavoro completo, a seconda delle vostre esigenze.
