CASE STUDY
2024Impianto di verniciatura a liquido per cassoni ribaltabili camion
Cliente
CANTONI & C. S.P.A., BOFFALORA SOPRA TICINO (MI)
Obiettivo
Realizzare un impianto di verniciatura “di tipo cartesiano” con sistema di movimentazione dei pezzi automatizzata.
Sfide
Creare un impianto di verniciatura manuale con logica automatica per rispondere all’esigenza di una produzione variabile, con pezzi di differenti dimensioni
Impatto
Impianto ibrido
L’impianto verniciatura a liquido manuale è integrato con un sistema di trasferimento semi-automatico dei pezzi con funzionamento avanzato per garantire flessibilità di gestione, risparmio energetico e ottimizzazione della forza lavoro.

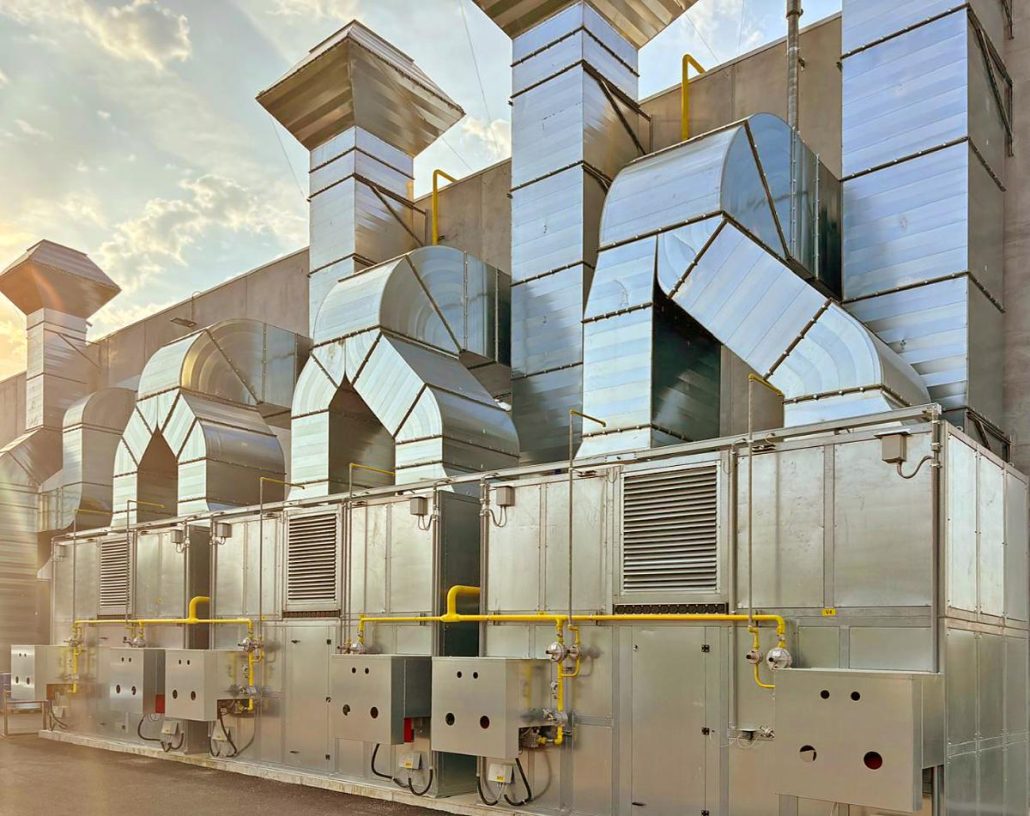

L’impianto è stato infatti progettato al fine di rendere a carico del personale solo le operazioni che richiedono la maggior precisione e cura per i dettagli, ovvero il carico/scarico dei pezzi dal convogliatore aereo e la fase di verniciatura a liquido in manuale. Nell’impianto sono presenti tre cabine di verniciatura a liquido pressurizzate con funzione essiccazione e una cabina di verniciatura pressurizzata in grado di ospitare un camion completo per i ritocchi finali.
Movimentazioni grandi carichi
Ad eccezione delle operazioni di carico/scarico dei pezzi, tutte le altre movimentazioni interne sono automatizzate. Pur essendo un impianto di verniciatura manuale, il convogliatore aereo dalla elevata capacità di carico è automatizzato: dalle stazioni elevatrici per il carico e scarico dei cassoni è infatti possibile trasportare i pezzi nelle varie cabine di verniciatura o nelle zone di parcheggio tramite pannello di controllo PLC.

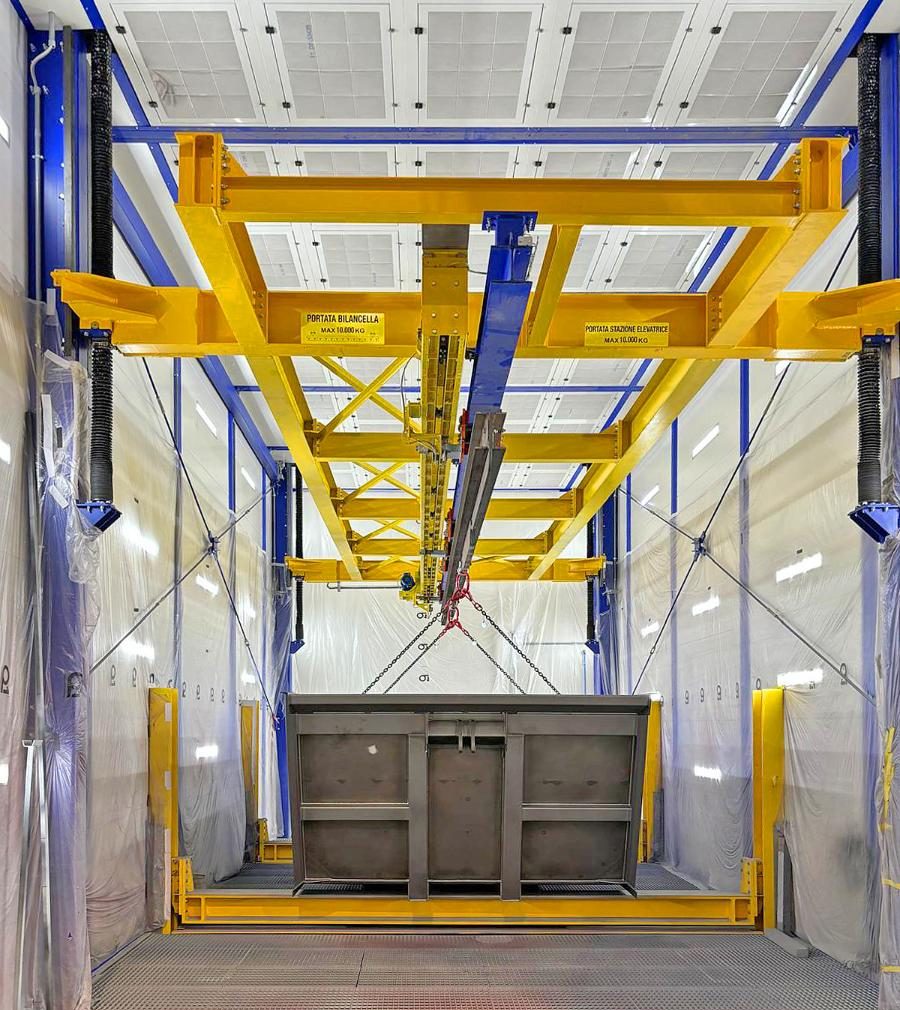

Il sistema automatizzato di salita/discesa dei cassoni, all’interno delle singole cabine di verniciatura è dotato di un sistema di sicurezza anticaduta che agevola le movimentazioni interne per grandi carichi sospesi: ciascuna bilancella è lunga 10 metri e ha una portata massima di 10.000 kg. Grazie a questi sistemi di movimentazione automatici, l’intervento del personale è limitato al carico, scarico e alle operazioni di ritocco e verniciatura.
